Byte av iPhone 3GS batteri

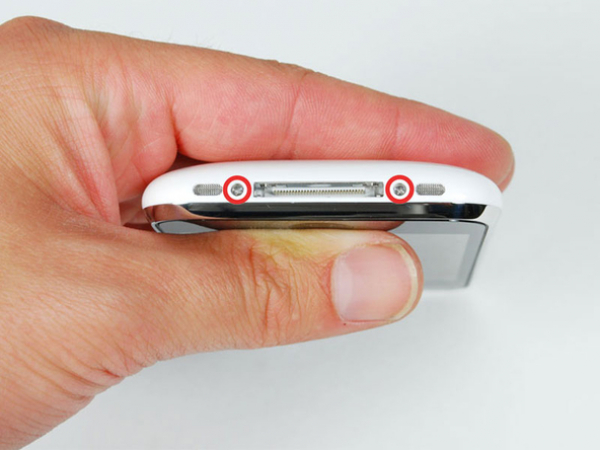

Ta bort de två 3,7mm Philips #00 skruvarna vid sidan om dockningskontakten på iPhone.

Ta bort metallgreppet från sugkoppen. Det är enklare och säkrare att greppa sugkoppens bas i stället för metallskaftet.

Var mycket försiktig när du öppnar iPhone så att kablarna under displayen inte blir avskurna.

Det finns en gummipackning mellan frontinfattningen i silver och den svarta skärmen. Det krävs lite kraft vid detta steg för att lossa iPhone's skärm. Det kan hjälpa till att flytta sugkoppen fram och tillbaka för att få bort skärmen.

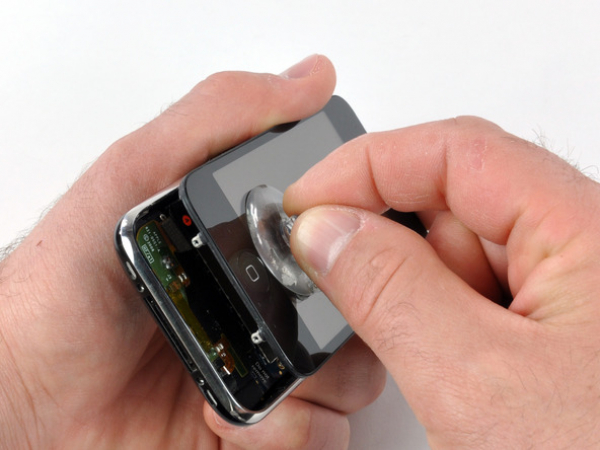

Använd vår lilla sugkopp nära hemknappen för att försiktigt dra upp den nedre delen av iPhones skärm.

Om skärmen är alltför skadad för att sugkoppen ska suga fast, tejpa den då med en stark vidhäftning, såsom rörtejp eller packtejp.

Displayen är fortfarande ansluten till iPhone med flera kablar, så försök inte att ta bort den helt ännu.

Rotera skärmen tills den har en vinkel på cirka 45 grader.

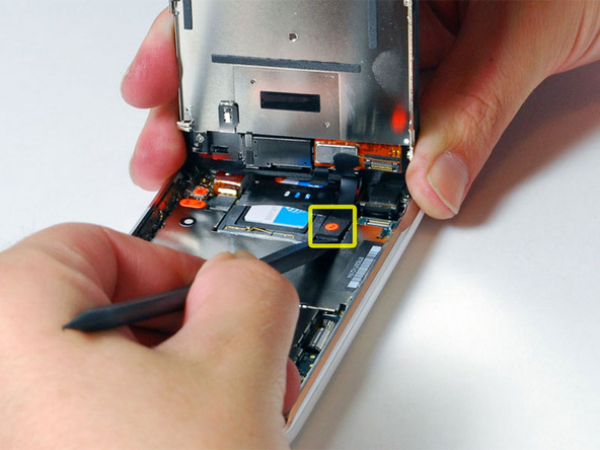

Fortsätt att hålla skärmen med ena handen, och använd den andra handen och en spudger (bryt/bändverktyg) för att lossa den svarta bandkabeln märkt "1". (Kabel 1 är till för displayen)

Var försiktig med att sätta in spudgern från vänster, som visas på bilden (under bandet). Om du försöker bända upp bandet från höger, kan du skada bandkontakten och displayen måste ersättas!

Alla kontakter utom bandkontakten som nämns i steg 6 lossas uppåt.

Vrid skärmen tills den är nästan vertikalt. Detta möjliggör enklare åtkomst för att lossa de återstående kablarna.

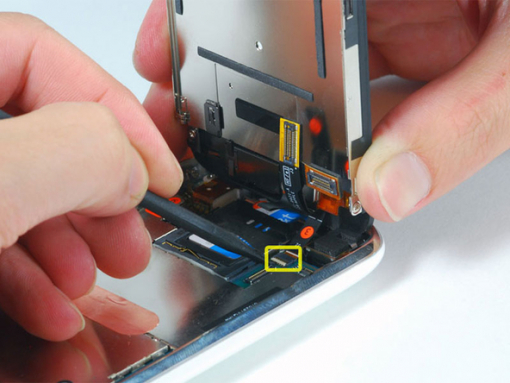

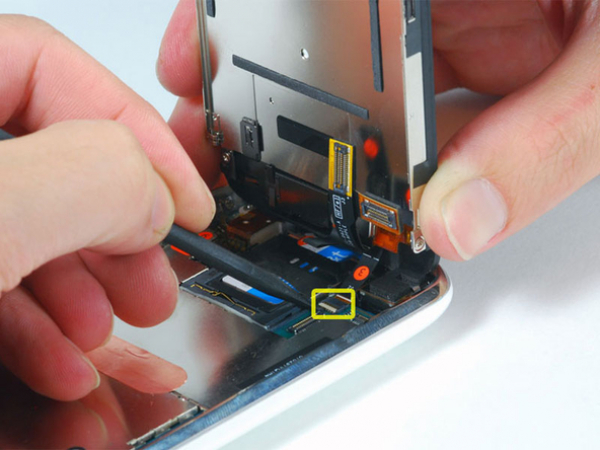

Använd vår spudger för att lossa den svarta bandkabeln märkt "2". (Kabel 2 är till för den kapacitiva pekskärmen)

Observera: Du kan hos vissa icke-amerikanska (kinesiska, europeiska) versioner av 3G upptäcka att plastfliken för utdragning inte existerar. I detta fall skall du skjuta bandkabeln emot skärmen tills den lossar. När du återmonterar den, skall du pressa på bandet för att få tillbaka den i "bandsockeln."

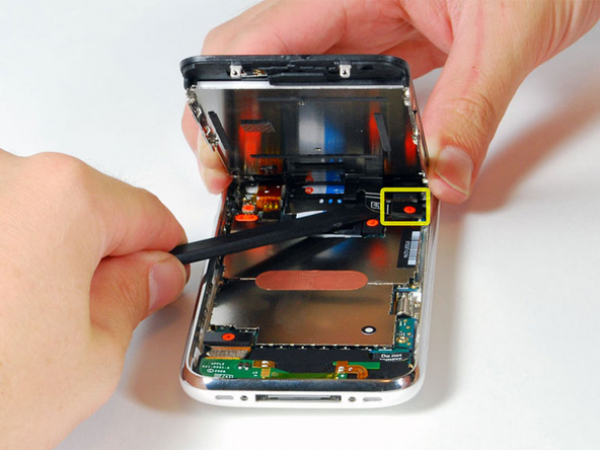

Vissa iPhones kan ha inverterade kontaktfärger (svart plastflik, vit kontakt) för kontakt "3". Se till att du drar upp fliken ordentligt, annars kan du skada kontakten.

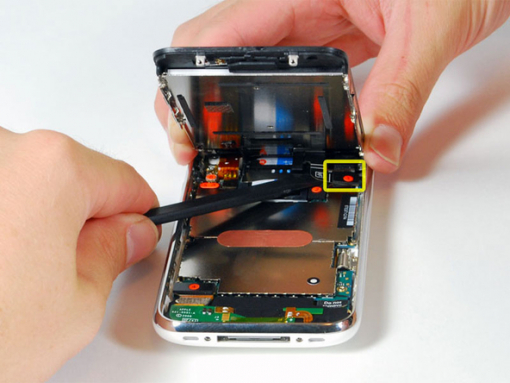

Använd en spudger för att få upp den vita plastfliken som håller bandkabel "3" på plats. Den vita fliken roteras 90 grader och lossar bandkabeln.

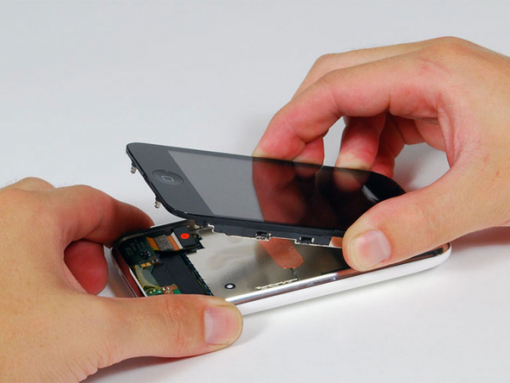

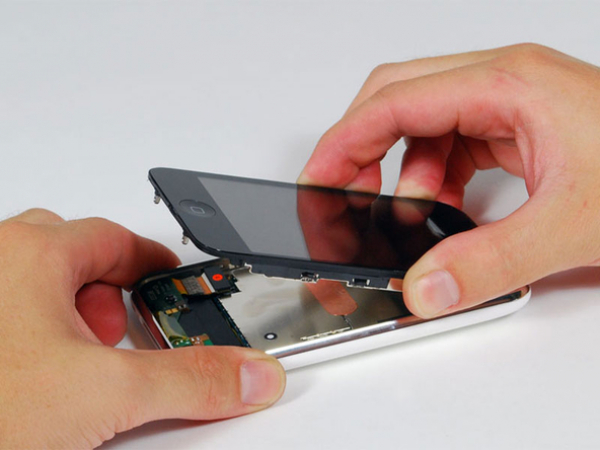

Skjut ut den svarta bandkabeln ur kontakten och ta bort skärmen från iPhone.

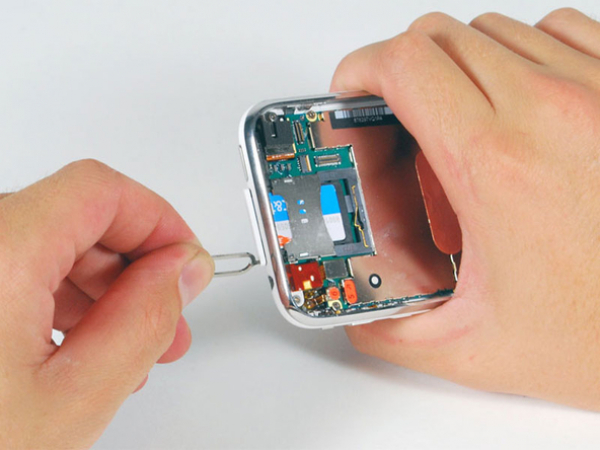

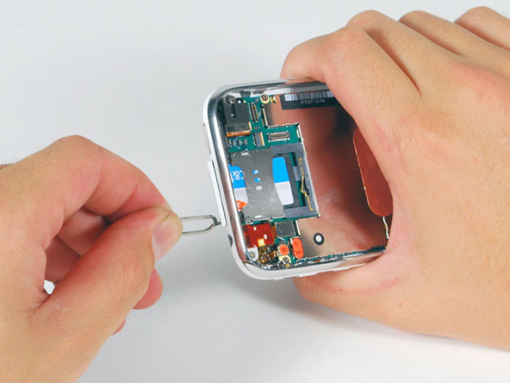

Sätt i SIM-kort pin eller ett gem i hålet bredvid hörlursuttaget.

Tryck nedåt på verktyget tills SIM-kortsfacket skjuts ut.

Ta tag i SIM-kortsfacket och dra ut det från iPhone.

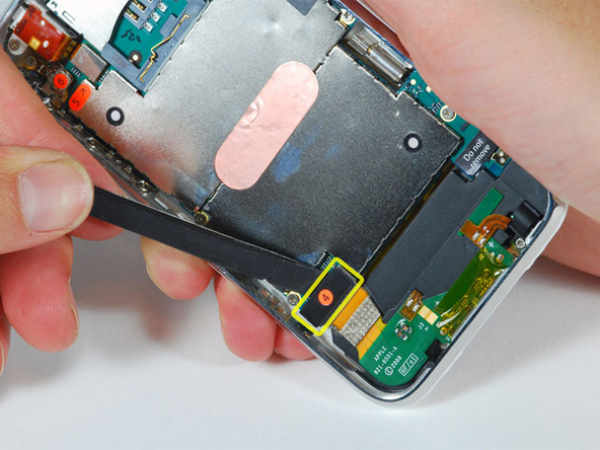

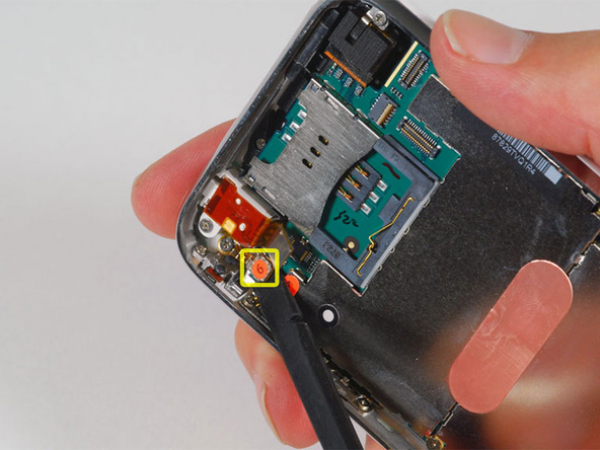

Använd en spudger för att lossa bandkabeln märkt "4."

Använd en spudger för att lossa bandkabeln märkt "5."

Använd spudgern för att lossa bandkabeln märkt "6."

Om du har en iPhone 3GS, se den andra bilden och använd spudgern för att lossa bandkabeln märkt "7."

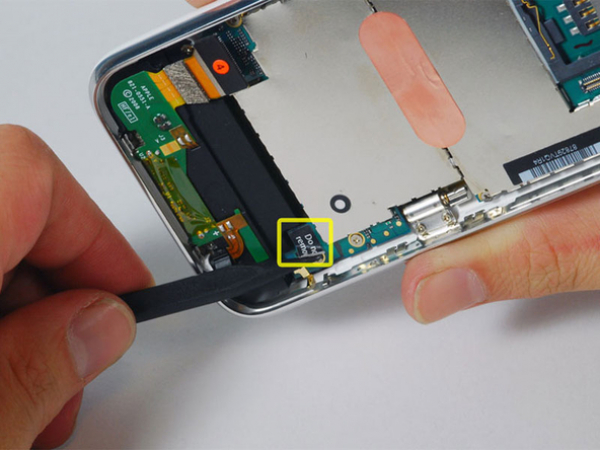

Dra försiktigt upp det lilla klistermärket märkt "Ta inte bort (Do not remove)."

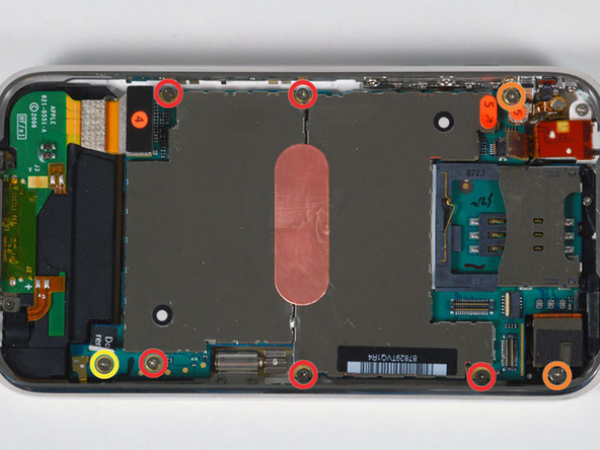

Ta bort följande 8 skruvar:

Fem 2,3 mm Philips #00 skruvar med partiella gängor som fäster logikkortet till det bakre skalet.

Två 2,3 mm helgängade Philips #00 skruvar som fäster logikkortet och kameran.

En 2,9 mm Philips #00 skruv nedanför "Ta inte bort" klistermärket.

Observera vid återmontering:

Den skruv som sitter bredvid kameran (nedre högra orange-markerade skruven) har också ett metallband som håller kameran på plats.

Kom ihåg att sätta tillbaka detta band igen innan du sätter i de två 2,3 mm Philips #00 helgängade skruvarna bredvid kameran.

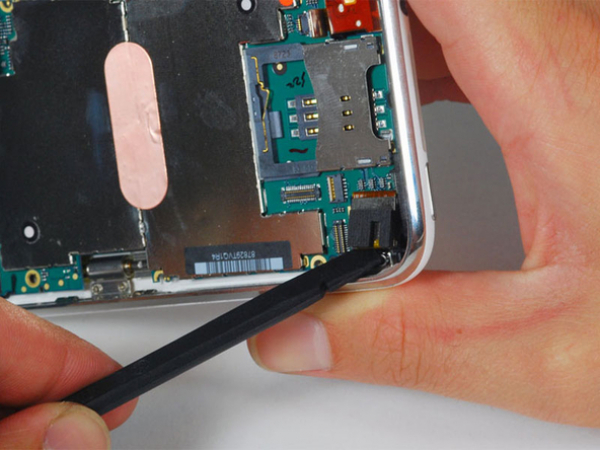

Använd spudgern för att försiktigt bända upp kameran ur sin sockel i det bakre skalet.

Kameran kan inte tas bort helt ännu eftersom den är ansluten till botten av logikkortet.

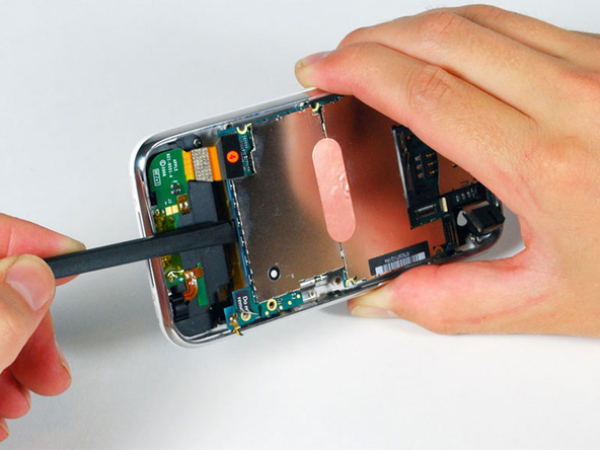

Använd spudgern för att försiktigt bända upp änden på logikkortet närmast dockningskontakten.

Det finns en liten guldpläterad flik för jordning på logikkortet intill "ta inte bort sticker'n". Var mycket försiktig så att den inte hakar fast på sidan av skalet när logikkortet bändes upp; den går lätt sönder. Om du har problem med signal efter borttagning av logikkortet, kolla den jordande fliken.

Om kortet inte går att lyfta upp, se till att alla skruvarna som fäster logikkortet har tagits bort.

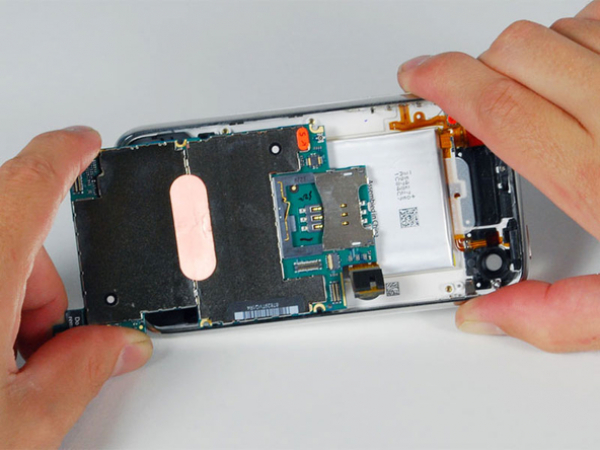

Skjut logikkortet mot dockningskontakten och ut ur iPhone.

Vid byte av logikkort efter montering av batteriet, anslut kameran till logikkortet innan du sätter in den i skalet. Se sedan till att justera in den övre delen av logikkortet (där SIM-facket finns) på plats innan den andra delen av kortet sätts på plats. Detta är viktigt, eftersom SIM-kortplatsen inte alltid hamnar i rätt position. När den övre delen är på plats, kan den nedre delen manövreras in på sin plats. Du kommer att känna när logikkortet är korrekt monterat och SIM-facket är i linje med öppningen i iPhone's skal och kameramodulen är prydligt placerad på plats.

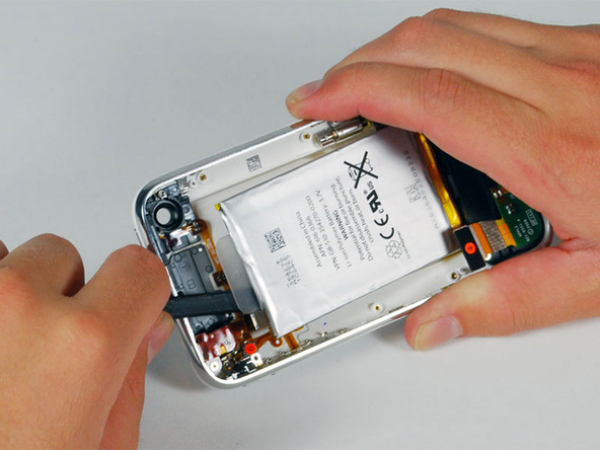

Använd spudgern för att bända upp batteriet från det bakre skalet. Batteriet är fäst med en självhäftande remsa runt batteriets omkrets. För att förhindra böjning av batteriet under borttagningen, rekommenderas det att man inte bara använder plastfliken. *Obs: Att ta bort batteriet är inte nödvändigt för att ersätta GPS-antennen. Det ger dig dock mer utrymme för att ta bort hörlurarna (vilket inte heller är nödvändigt att helt tas bort).

iPhones batteri är fäst på det bakre skalet med ett svagt lim. Detta lim följer vanligtvis med batteriet ut. Om ditt utbytesbatteri redan inkluderar en självhäftande baksida, är du redo. Om ditt utbytesbatteri inte har en självhäftande baksida, kan du överföra självhäftningen från ditt gamla batteri till det nya.

Du kan använda en hårtork eller värmepistol på lägsta inställningen för att värma baksidan av skalet. Detta hjälper till att lossa självhäftningen före användning av spudgern till att separera batteriet från skalet.
