Samsung Galaxy S20 skärmbyte

Slå av Samsung Galaxy S20.

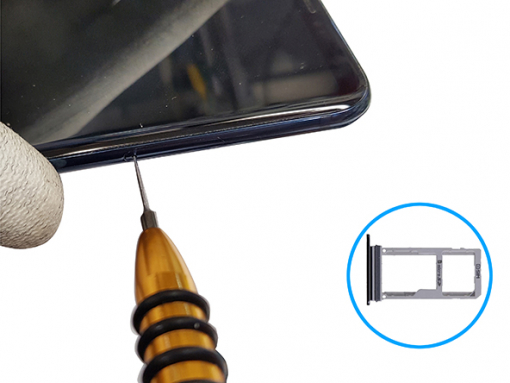

Ta loss SIM-korthållaren.

Värm upp baksidan av mobilen för att mjuka upp limmet som håller fast glaset.

Vi använder en speciell värmeplatta (syns ej på bilder/video).

Du kan använda en värmepistol eller hårtork i en minut eller max 110 °C.

Du kan behöva återupprepa och limmet härdar snabbt.

OBS:

Öppning av Samsung Galaxy S20 kommer påverka vattentätheten.

Mobilen kommer fortsätta fungera normalt om du inte byter förseglingar, men mister sin vattentäthet.

Försiktig:

Undvik överhettning av Samsung S20

Både AMOLED-skärmen och batteriet kan skadas av överdriven värme.

Sätt in det tunna öppningsverktyget i metall (iFlex) mellan bakglaset och metallramen.

Börja från botten och arbeta uppåt runt kanterna på mobilen.

Vi använder lite isopropylalkohol som ett lösningsmedel av limmet.

Undvik området runt volym och strömknappar.

Det sitter ingenting fast vid bakglaset, så du kan ta loss det.

Försiktig:

Kanten av bakglaset nära knapparna är anpassade att passa metallramen av mobilen.

Undvik detta område när du skär genom limmet med iFlex verktyg, eftersom glaset är ömtåligt vid avrundningar och utskärningar.

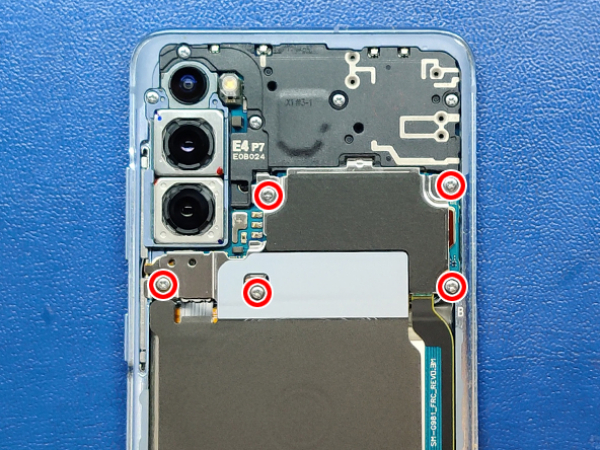

Ta loss de fem 4,0 mm Philips skruvarna som fäster Qi-laddspolen.

Den nedersta delen av spolen är fäst med lite lim på högtalaren.

Den bör lossna enkelt, som ett klistermärke.

Ta därefeter lossa laddspolen helt.

Genom att ta loss laddspolen, får du åtgång till batterikontakten.

Som alltid bör du koppla från batteriet först.

Ta loss de fyra 4,0mm Phillips-skruvarna som håller fast moderkortet.

Ta loss plasten som skyddar huvudkortet.

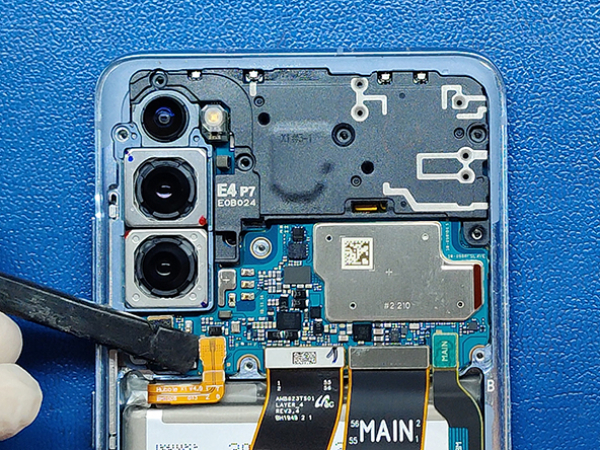

Nu behöver du koppla från alla kontakter från moderkortet.

Lyft försiktigt och böj kontakterna åt sidan.

Varning:

När du försöker koppla från kontakterna på kortet, bör du undgå de små komponenterna på kortet, för att inte skada dem.

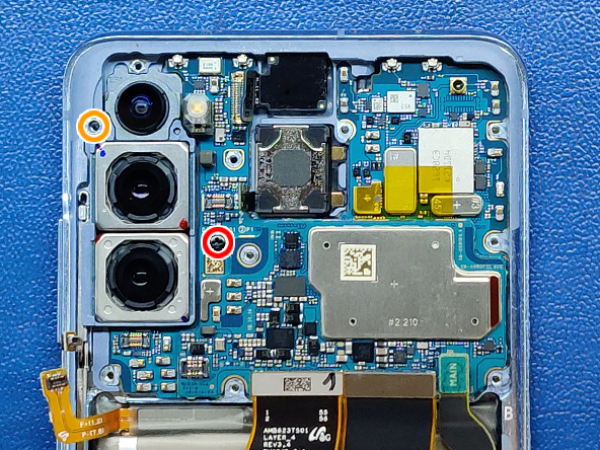

Ta loss de skruvar som håller fast moderkortet och kameror.

1 x 2,8mm Phillips-skruvar

1 x 4,0mm Phillips-skruvar

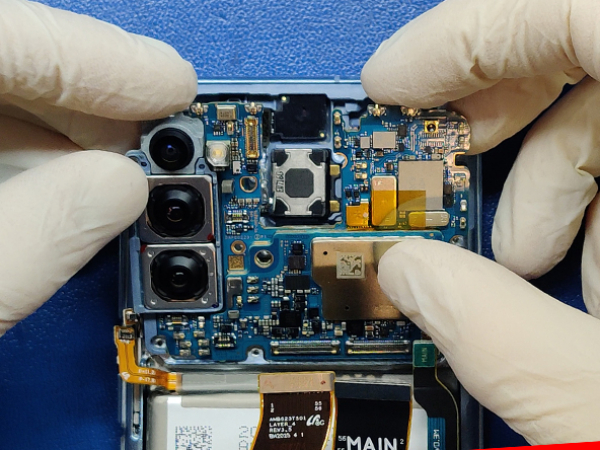

Lyft nu försiktigt moderkortet i den ena sidan och ta ut det båda händerna.

Se ni till att andra kablar eller kontakter inte sitter fast.

Undvik att röra vid kameralinserna.

Varning:

Var extra försiktig när du hanterar moderkortet.

Laddade komponenter är ömtåliga och svåra att reparera.

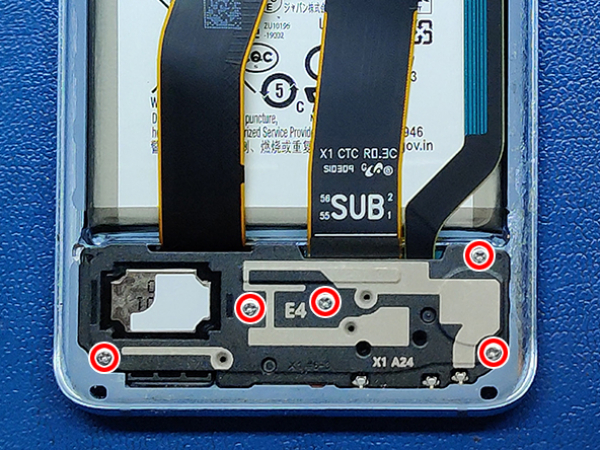

Lossa skruvarna som fäster plastskalet och den inbyggda högtalaren.

5 x 4,0mm Phillips-skruvar.

Lyft högtalaren och ta ut den.

Ta loss de tre 4,0mm Phillips-skruvarna som håller fast kortet till USB-C laddkontakt.

Koppla från kontaktern med spetsen av en spudger.

Ta loss de två kablarna till höger.

Kabeln med en märkbar kurva till höger är permanent fäst till skärmen.

Försök att inte ta loss kabeln.

Lyft SUB-kortet i batteriets sida.

Drag kortet uppåt för att ta loss det från mobilen.

Batteriet är fastlimmar ordentligt till mobilen.

Vi använder lite isopropylalkohol för att lösa upp limmet och värmeplattan för att lossa det.

Du kan använda värmepistol eller hårtork ytterligare vid behov.

Värm inte direkt på batteriet, värm upp från skärmen.

Vi lossar limmet med värmeplattan på endast 30 sekunder.

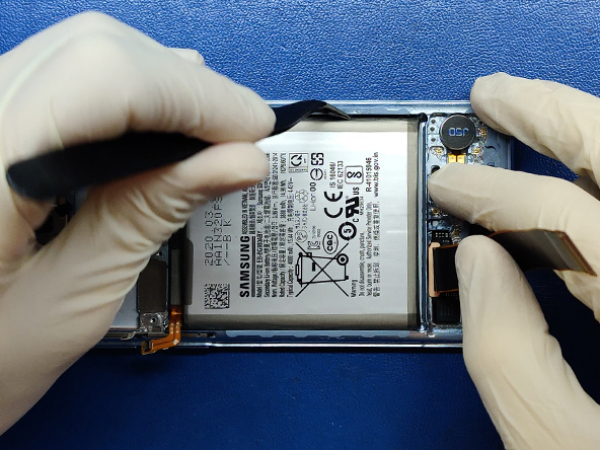

Lirka därefter ut batteriet, men var försiktig.

Försiktig:

Det rekommenderas att använda plastverktyg när du hanterar ett batteri.

Du får under inga omständigheter punktera batteriet, särskilt med ett metallverktyg, eftersom batteriet kan antända och explodera.

Undvik också att böja och deformera batteriet.

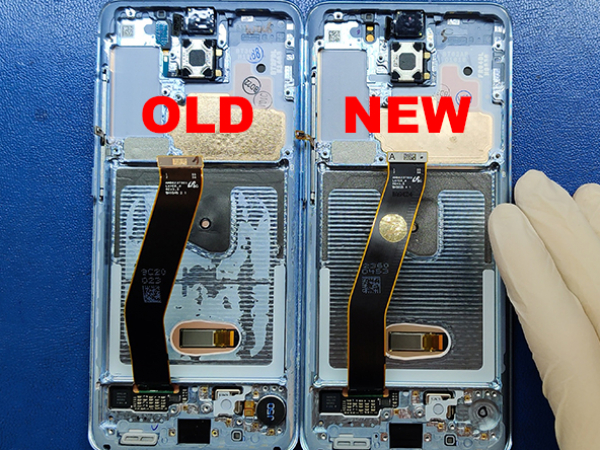

Den nya skärmen levereras med en metallram, en fingeravtryckssensor för under skärmen och sidoknappar.

Endast två delar saknas; vibrationssensorn och närhetssensorn.

Vissa reservdelar saknar också hörsnäcka.

Vårt har redan ett hörsnäcka installerat.

Du bör använda vibrationsmotorn och närhetssensorn från den gamla delen.

Bänd ut vibrationsmotorn ur den gamla delen och sätt den på den nya.

Ta bort närhetssensorn och sätt ihop den med den nya skärmen.

Tryck ner den lätt tills den sitter ordentligt.

OBS I:

Håll vibrationsmotorn med en dubbelsidig självhäftande klistermärke.

Klistermärket lossnar vanligtvis med vibrationsmotorn. Om inte, bänd av den och lägg den på den nya bildskärmen innan du installerar vibrationsmotorn igen.

OBS II:

Flexkabeln på närhetssensorn är fäst i telefonväskan med lim.

Använd en stålspatel eller en rund pincett för att försiktigt bända kabeln ur höljet och ta bort den från håligheten.

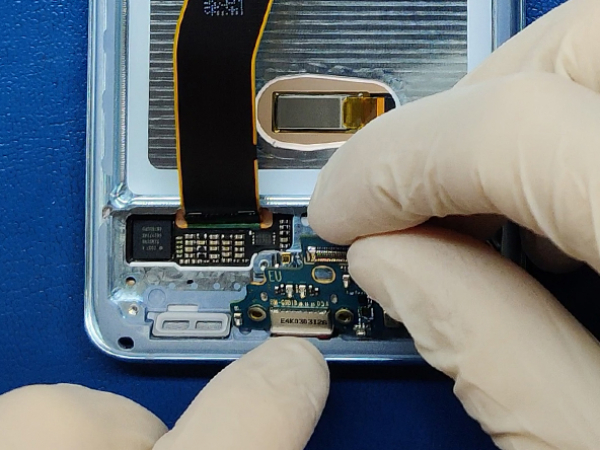

Placera kortet med USB-kontakten i en vinkel längst ner på den nya skärmen.

Skjut in den i ramen och se till att den sitter korrekt innan du skruvar fast den.

Vi använder 3 mm dubbelsidig tejp för att fästa batteriet.

Ta försiktigt bort det gamla limet från batteriet innan du sätter i det i det nya telefonchassiet.

Nu måste du ansluta de två kablarna som du tidigare kopplade bort på SUB-kortet.

På kablarna står det tydligt vilka som är SUB och MAIN, så du vet vilken som är ansluten till vad.

Fäst SUB-kortet med 3 x 4,0 mm Phillips-skruvar.

Sätt först in högtalarens botten och klicka på den på plats.

Säkra högtalaren med fem 4,0 mm Phillips-skruvar.

Böj alla kontakter till sidan innan du sätter i MAIN-kortet.

Placera försiktigt MAIN-kortet på plats och var försiktig så att inga kablar kläms under kortet.

När MAIN-kortet är platt i chassiet kan du skruva på det.

1 x 2,8 mm Phillips skruv och 1 x 4,0 mm Phillips skruv.

Anslut alla platta kablar och kontakter som främre kameran, närhetssensor, LCD-flexkabel, laddarkabel och knappar.

Anslut slutligen batteriet.

Nu måste plasten läggas ovanpå moderkortet igen.

Sätt in den trådlösa laddningsspolen i det nya fodralet.

Säkra allt med skruvar.

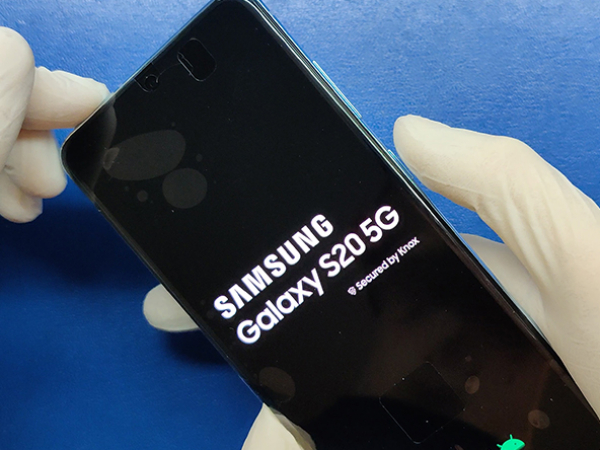

Sätt på enheten innan du monterar metallramens baksida.

Om enheten fungerar ordentligt kan du installera bakstycket.

Vårt underlag har fortfarande det ursprungliga limet på, därför applicerar vi inte nytt lim eller självhäftande tejp den här gången.

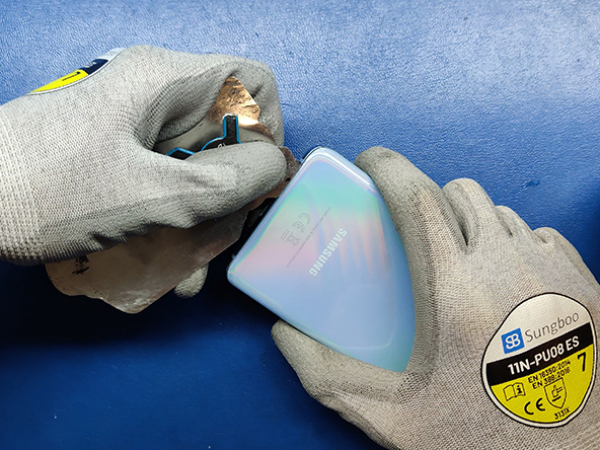

Vi värmer upp den på kokplattan och sätter den på plats.

Vi använder några klämmor för att hålla locket tills limet stelnar.

Det här var hela reparationen.
