Demontering av Nexus S moderkort

Sätt in försiktigt vårt öppningsverktyg mellan den bakpanelen och den inre bakramen nära bakåtvända kameran.

Använd ditt öppningsverktyg för att bända upp batteriluckan runt den omgivande ytan av Nexus S.

Ta bort bakstycket från Nexus S.

Använd kanten av ett öppningsverktyg, lyft ut batteriet från änden närmast hörlursuttaget.

Ta ut batteriet ur Nexus S.

Använd tummen för att föra ut SIM-kortet nedåt från SIM- kortplatsen.

Ta ut SIM-kortet.

Ta bort de sex skruvarna som håller den bakre inre ramen till det inre skalet.

Sätt den platta kanten av vårt öppningsverktyg mellan den bakre inre ramen och det övre vänstra hörnet av Nexus S.

Bänd uppåt öppningsverktyget att smälla övre högra hörnet av det klipp som säkrar den till den inre enheten.

Sätt öppningsverktyget till höger om strömbrytaren.

Skjut öppningsverktyget nedåt längs omgivande ytan av Nexus S att släppa klippet på höger sida.

På samma sätt som tidigare beskrivits, loss det nedre klippet som sitter nära botten av Nexus S.

Sätt och bända öppningsverktyget för att lossa det sista klipp som säkrar bakre inre ramen till den inre enheten.

Lyft och ta bort den bakre inre ramen från Nexus S.

Koppla bort följande kablar från sina uttag på moderkortet:

Hörlursuttag kabel

Digitizer kabelanslutning

Kamera / SIM kortets kontakt

Sätt den platta kanten av vårt öppningsverktyg under hörlursuttagets kontakt och försök bända uppåt.

Se till att bända på kontakten och inte själva sockeln. Att bända på sockeln kan orsaka allvarliga skador på din Nexus S.

Upprepa proceduren för digitizer- och bakre kamera / SIM kortets kontakter.

Ta bort de tre skruvarna som fäster fast moderkortet till den främre displayen.

Fixera öppningsverktyget nära det nedre högra hörnet av moderkortet och bänd uppåt för att lossa det från sitt uttag.

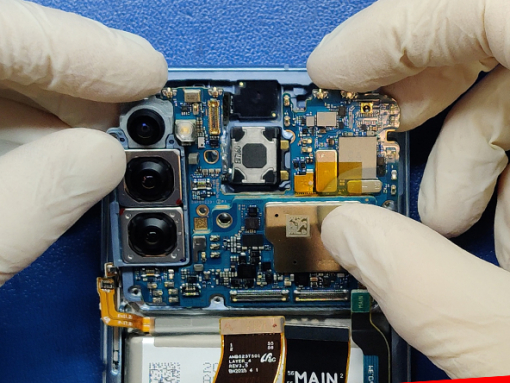

Lyft och ta bort moderkortet.
