Byte av iPhone 4 display

Din iPhone 4:s bakstycke kan ha antingen två # 000 Phillips- skruvar eller Apples 5- stjärniga "Pentalobe" skruvar. Kontrollera vilka skruvar du har, och se till att du har rätt skruvmejsel för att ta bort dem.

Ta bort bort de två 3,6 mm skruvarna bredvid dockningskontakten.

Vid återmontering, rekommenderar vi att man byter ut Pentalobe-skruvarna med motsvarande Philip's skruvar.

Tryck och skjut bakstycket uppåt mot iPhone's övre kant.

Bakstycket flyttas ca 2 mm.

Greppa locket med fingrarna och lyft bort det från iPhone.

Ta bort den enda 2,5 mm Phillipsskruven som fäster batteriet vid logikkortet.

Vissa enheter kan ha 2 skruvar, en som håller ner kontaktpaden vilken är placerad ovanför skruven som är markerad med rött på bilden.

Använd vårt öppningsverktyg set för att försiktigt bända upp batterikontaktens övre och nedre ändar.

Var försiktig att bara batterikontakten i silver lossas och inte den svarta kontakten på logikkortet. Om man försöker lossa kontakten på logikkortet kan man bryta sönder kontakten.

Bänd inte mot kontaktclipsen.

Ta bort kontaktclipsen från iPhone.

Använd den genomskinliga plastfliken för att försiktigt lyfta ut batteriet ur iPhone.

Var försiktig när du drar ut batteriet med plastfliken. På vissa enheter använder Apple en överdriven mängd lim, vilket gör det praktiskt taget omöjligt att ta bort batteriet på detta sätt.

För batterier som fastnat, kan du använda vårt öppningsverktyg för att hjälpa till att lossa (var extra försiktig om verktyget används).

Det kan kanske vara lättare att bända upp batteriet på den högra sidan eftersom inget lim används på denna sida.

Ta bort batteriet.

Innan återanslutning av batterikontakt, se till att tryckkontakten är korrekt placerad bredvid batterikontakten.

Innan återmontering, se till att rengöra alla kontaktpunkter i metall på tryckkontakten och även kontaktpunkten på batterilocket med ett avfettningsmedel såsom Windex (96% etanolalkohol fungerar också bra, men se till att kontakterna är torra när du är klar). Fett på fingrarna kan skapa trådlösa störningar.

Använd vår SIM-kort pin eller ett gem för att mata ut SIM-kortet och dess hållare.

Detta kan kräva en betydande mängd kraft.

Ta bort SIM-kortet och dess hållare.

Ta bort följande två skruvar:

En 1,2 mm Philipsskruv

En 1,6 mm Philipsskruv

Ta bort den tunna stål dockanslutningen från iPhone.

Innan återmontering, se till att rengöra alla kontaktpunkter i metall på tryckkontakten och även kontaktpunkten på dockanslutningen med ett avfettningsmedel såsom Windex. Fett på fingrarna kan skapa trådlösa störningar.

Använd vårt öppningsverktyg för att försiktigt bända loss dockningskontakten från logikkortet från båda kortsidorna av kontakten.

Dra försiktigt bort bandkabeln från logikkortet och nedre högtalarlådan.

Använd inte överdriven kraft för att dra bandkabeln från logikkortet. Om du gör så kan det skada kabeln.

Använd vårt öppningsverktyg för att bända bort den nedre antennkontakten upp från sin sockel på logikkortet.

Ta bort 1,9 mm Philipsskruven som fäster botten av logikkortet till inner- skalet.

Ta bort följande fem skruvarna som fäster Wi-Fi-antennen till logikkortet:

En 2,3 mm Philips

Två 1,6 mm Philips

En 1,4 mm Philips

En 4,8 mm Philips

Vid återmontering, börja med att ersätta 4,8 mm Philipsskruven först, sedan den på 2,3 mm. Detta är för att säkerställa att de inte blandas ihop, och att inte göra LCD och digitizer oanvändbara.

Se också till att sätta tillbaka den 4,8 mm långa Philipsskruven rätt vid återmontering. Denna är jordpunkt för Wi-Fi-antennen och är ofta boven i dramat om du har dålig Wi-Fi-mottagning efter återmontering.

Använd vårt öppningsverktyg för att lyfta bort den övre kanten av Wi-Fi-antennen från logikkortet.

Använd spetsen på en pryl att dra bort Wi-Fi klämmorna från den inre ramen.

Ta bort Wi-Fi-antennen från iPhone. Se till att du inte förlorar metallclipsen på toppen av skalet där 4,8 mm skruven är fästad. Det är den främsta orsaken till onormala Wi-Fi- prestanda efter återmontering.

Innan montering, se till att rengöra alla kontaktpunkter i metall på systemkontakten med ett avfettningsmedel som Windex. Fett på fingrarna kan skapa trådlösa störningar. Rengör inte själva kontakterna med Windex.

Använd öppningsverktyget för att försiktigt lyfta bort den bakre kamera kontakten från sin sockel på logikkortet.

Ta bort den bakre kameran.

Ta bort det lilla runda vita klistermärken (garanti-klistermärke och vatten indikator) som täcker skruven nära batterifliken.

Ta bort 2,4 mm Philipsskruven som doldes under klistermärket.

Använd kanten av öppningsverktyget för att försiktigt bända loss de följande kontakterna uppåt och ur sina socklar på logikkortet:

Digitizer-kabeln (bänd från botten)

LCD-kabeln (bänd från botten)

Hörlursuttag/volymknappkabeln (bänd uppifrån)

Toppmikrofon/sleepknappkabeln (bänd uppifrån)

Frontkamerakabeln (bänd uppifrån)

Använd en liten flat skruvmejsel för att ta bort 4,8 mm separatorn nära hörlursuttaget.

Vid återmontering av enheten, ställer denna separator in höjden på Wi-Fi-skyddet borttaget i steg 13. Om det inte är borttaget, kommer skyddet att vara ovanför planet för ramen och baksidan kommer inte att glida på plats i steg 2. Skyddet ska vara i nivå med hörlursuttaget.

Vid återmontering av moderkort, se till att dess kant sitter under det runda dödläget, annars passar inte skruvarna.

Vid återmontering se till att den lilla gummidistansen som sitter fast på ovansidan av moderkortet är på plats. Utan denna del kan moderkortet skada bandkablarna runt det.

Ta försiktigt bort logikkortet från iPhone, observera eventuella kablar som kan fastna.

Var försiktig så att du inte skadar det lilla guldstiftet eftersom det är mycket bräckligt.

Ta bort den enda 2,4 mm Philipsskruven som fäster högtalarlådan till sidan av den inre ramen.

Ta bort högtalarlådan från iPhone.

Innan återfäste av högtalarlådan till den inre ramen, se till att de fyra små EMI fingrarna vilar under läppen av LCD-skärmens ram.

Innan återmontering, se till att rengöra alla kontaktpunkter i metall mellan EMI fingrarna och den inre ramen samt skruvmonteringspunkt i mässing med ett avfettningsmedel som Windex. Fett på fingrarna kan skapa trådlösa störningar.

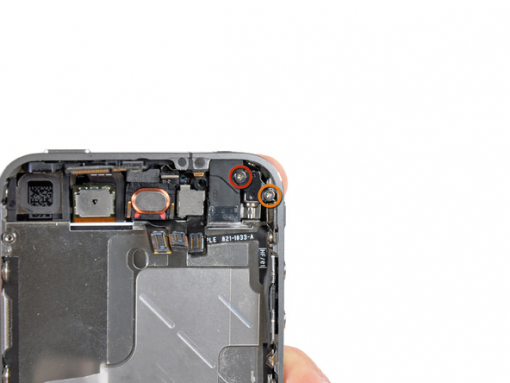

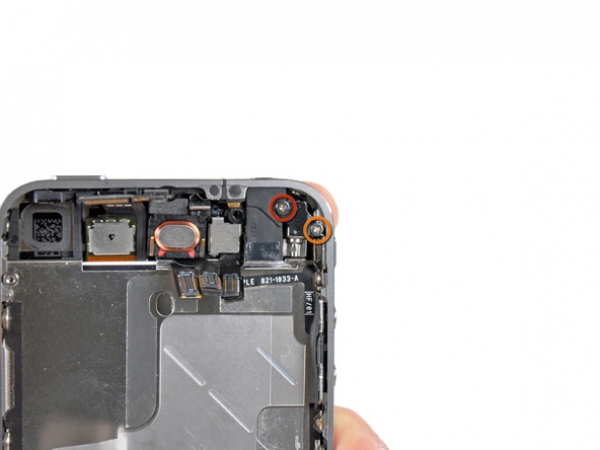

Ta bort de följande två skruvarna som fäster vibratorn till den inre ramen:

En 6 mm Philips

En 1,4 mm Philips

Ta bort vibratorn från iPhone.

Ta bort 1,5 mm Philipsskruven som fäster frontpanelen nära hörlursuttaget.

Ta bort de tre stora 1,5 mm skruvarna längs volymknappsidan av iPhone.

Håll koll på brickan under varje skruv.

Tips: Det kan vara knepigt, men det är också möjligt att bara lossa de stora 1,5 mm skruvarna en aning, utan att behöva ta bort och ersätta skruv-och-bricka setet.

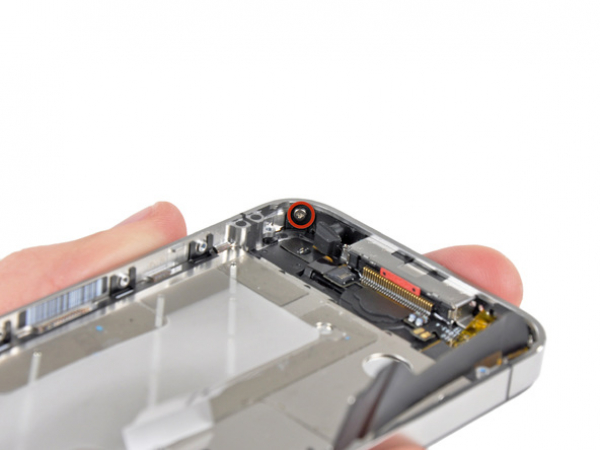

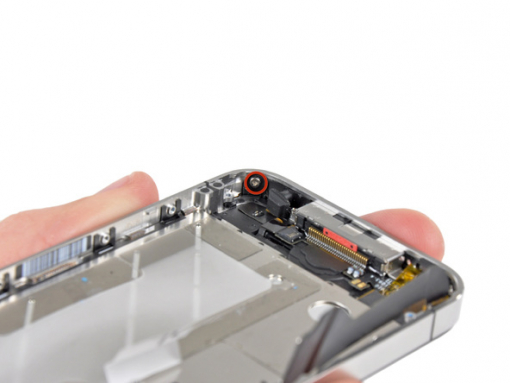

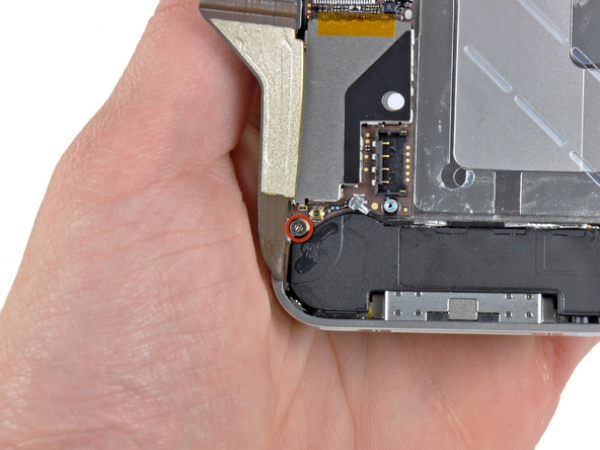

Ta bort 1,5 mm Philipsskruven nära den undre mikrofonen.

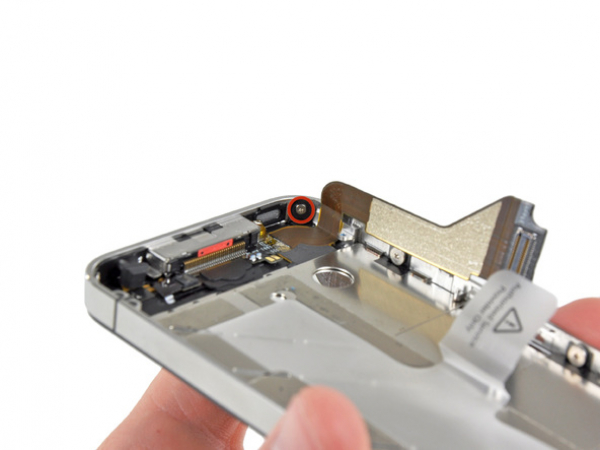

Ta bort 1,5 mm Philipsskruven nära dockningskontaktens bandkabel.

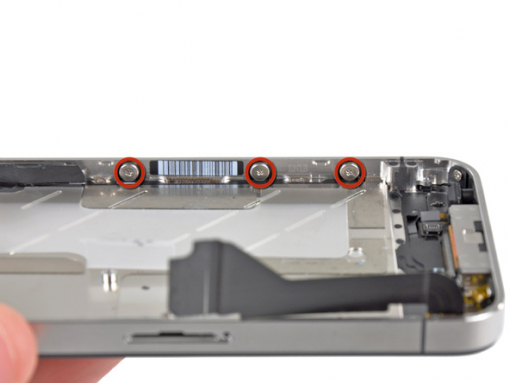

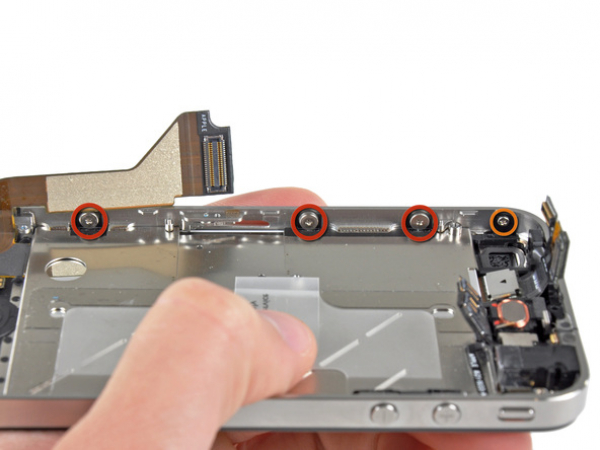

Ta bort de tre stora 1,5 mm skruvarna längs SIM-kortsidan av iPhone.

Håll koll på brickan under varje skruv.

Tips: Det kan vara knepigt, men det är också möjligt att bara lossa de stora 1,5 mm skruvarna en aning, utan att behöva ta bort och ersätta skruv-och-bricka setet.

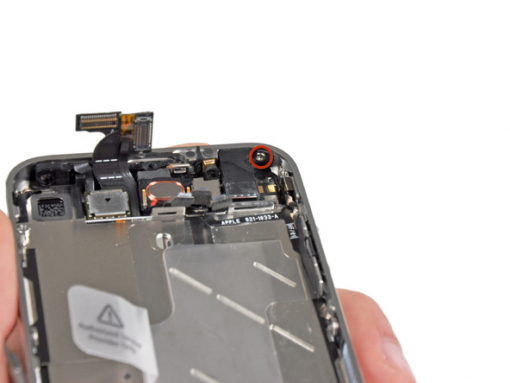

Ta bort den lilla 1,5 mm Philipsskruven nära sleep-knappen.

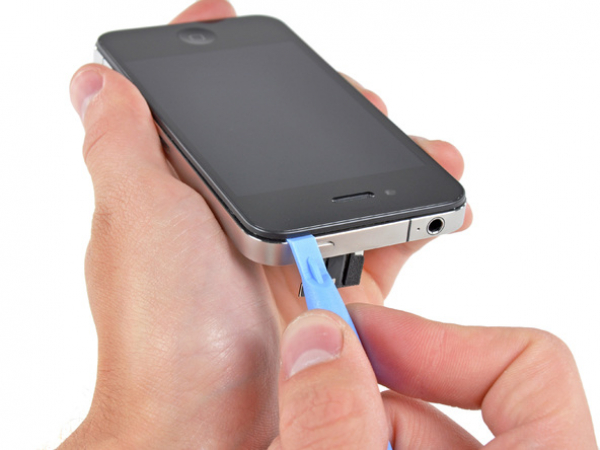

Sätt försiktigt in änden av öppningsverktyget mellan gummiramen runt främre glaset och den inre stålramen.

Försök inte att sätta in verktyget mellan glas och gummiramen.

Bänd försiktigt den övre kanten på den främre panelen från inre stålramen.

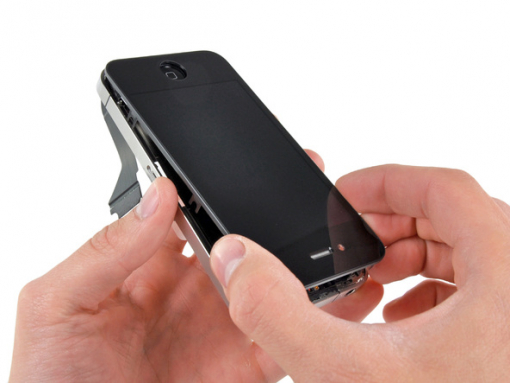

Lyft långsamt och försiktigt bort den övre kanten på den främre panelen från inre stålramen.

Fortsätt att vrida bort frontpanelen från den inre stålramen tills det sakta börjar dra bort det självhäftande limmet nedanför hemknapps-området.

Det kan vara enklast att sätta in en pryl upptill och arbeta runt kanterna, genom att försiktigt flytta efter hand.

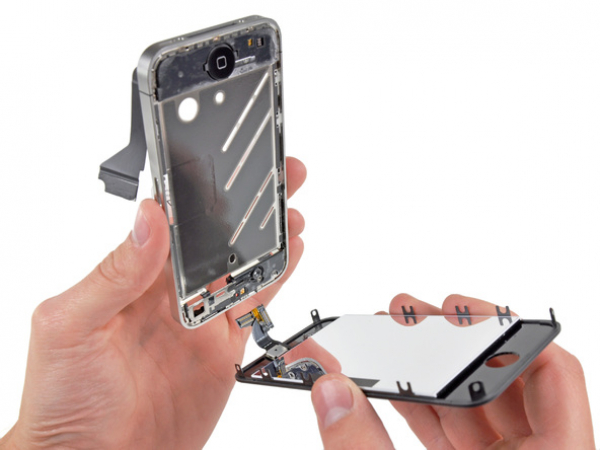

Dra försiktigt bort den nedre kanten av frontpanelen ifrån den inre stålramen.

Var försiktig, om hem-knappen fastnar på frontpanelen kan du riva sönder hemknappens kabel.

Dra inte helt bort frontglaset från ramen. Det kan leda till skador på digitizer-kabeln.

Dra digitizer och LCD kablarna genom inre stålramen.

Innan återfästning av frontpanelen till inre stålramen, se till att både LCD- och digitizer-kablarna inte är vikta eller klämda mellan den inre ramen och frontpanelen. Detta skulle resultera i att kablarna slutligen skadas och inte ha tillräcklig längd vid återanslutning av dem till logikkortet.

När frontpanelen har monterats korrekt bör båda LCD och digitizer-kablarna omedelbart vara intill varandra och av samma längd och bara precis hänga över stålramen.

Vid byte av displayen måste du komma ihåg att du kanske måste återanvända hörsnäckans galler och den klara plastringen runt främre kameran från det gamla / skadade partiet. Det beror på var du köper den nya utbytesdelen.

Efter återmontering, skydda din nya skärm mot repor genom att applicera ett nytt skärmskydd.

Din ersättningsdisplay kan komma med en röd plastfilm på baksidan av LCD-skärmen.

Om den gör det, använd dragfliken nära hem-knappen för att dra av plastfilmen från LCD-skärmen innan du monterar den nya displayen i din iPhone.
