SCART kablar och kontakter används för att ansluta audiovisuella enheter. Den europeiska standarden skapades i Frankrike och introducerades 1977 som ett sätt att standardisera ingångssignaler.
SCART systemet kom för att ersätta RF antennkontakter och blev en standard på AV utrustning som DVD spelare, VCRs och andra enheter. Dessa kontakter utgjorde enstaka kablar som en unik SCART-kontakt som hjälpte till att lösa problem med anslutning.
Medan du fortfarande hittar SCART uttag på vissa enheter idag, föredras HDMI och DVI kontakter för digital överföring. I det här inlägget tar vi oss en titt på de olika SCART kablarna och dess funktionalitet.
Vad står SCART för?
SCART står för Syndicat des Constructeurs d’ Appareils Radiorécepteurs et Téléviseurs vilket är organisationen som introducerade den.
Vad är en SCART kabel?
Det är en 21-stiftkontakt som hanterar videosignaler med standardupplösning mellan två AV enheter. De är också dubbelriktade, vilket låter data överföras mellan enheter åt båda håll. Innan det digitala blev den normala AV teknologin, var SCART kablar och kontakter det föredragna valet trots tjockleken och hanterbarheten.
Medan den stödjer RGB, komposit och S-Video såväl som stereo och mono ljudsignaler, kan den också användas för HD videosignaler. Däremot, med tillkomsten av HDMI kablar och kontakter i moderna platt-TV har användningen av detta system minskat. Lär dig mer om de senaste AV kontaktsystem i vår blogg “Allt om HDMI kontakter”.
I den moderna världen, är SCART känt som en Pertitel kontakt eller Eurokontakt. Denna kontakt standardiserades som CENELEC EN 50 049-1:1989 standard, som även kallas IEC 60933-1 standard.

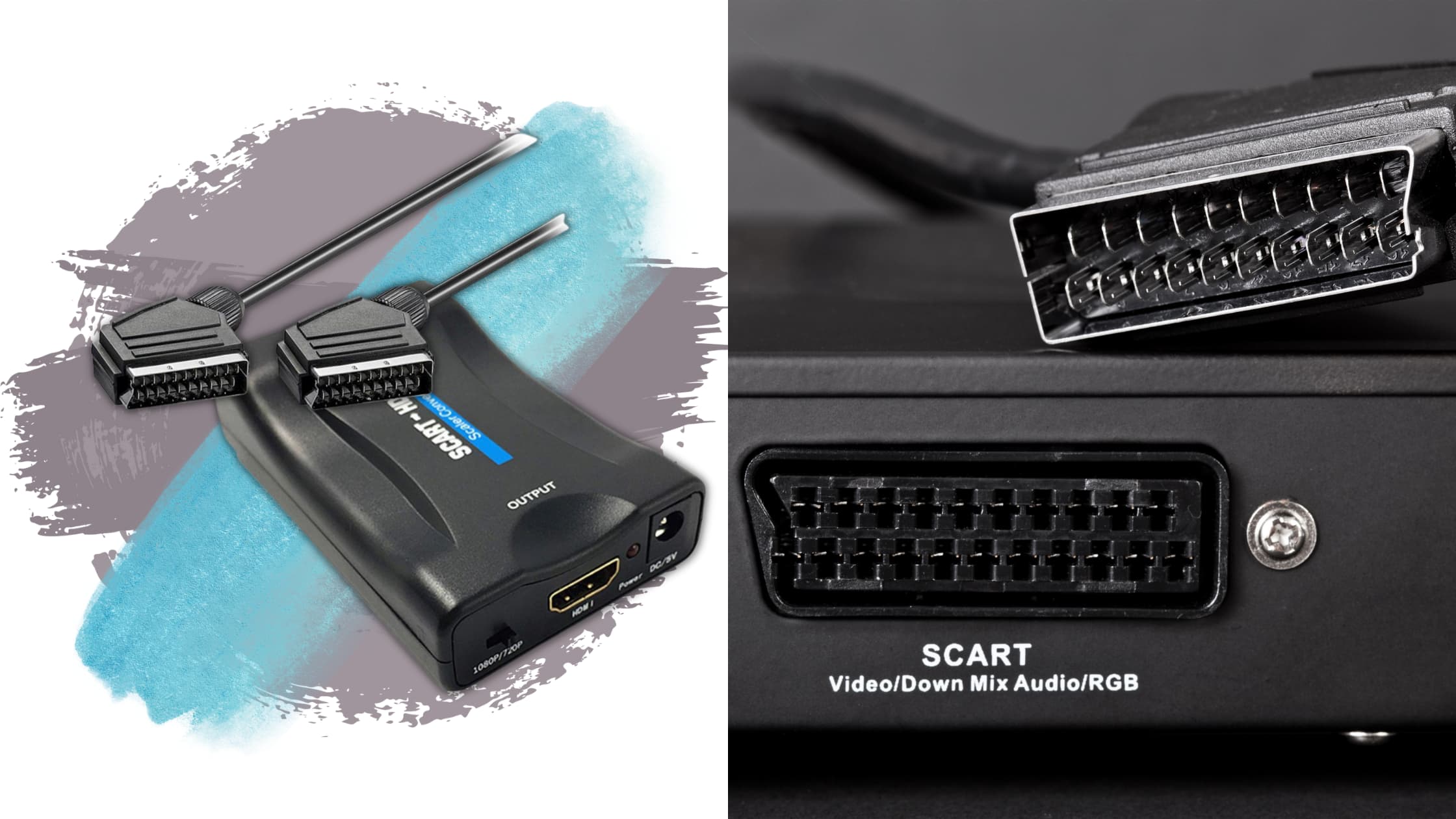

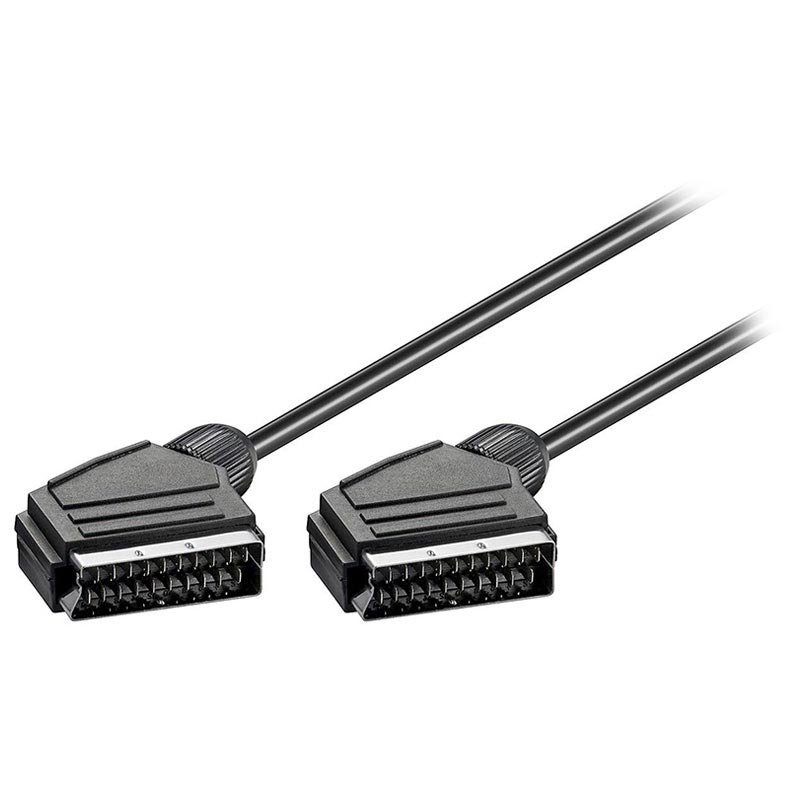

Hur ser en SCART kabel ut?
Som med AV kablar, har en SCART kabel en hane-ände (SCART kontakt) som passar i hona-porten på din enhet. Hane-änden har 21-stift och båda kontakterna är designade att passa på ett sätt.
Denna design gör det omöjligt att felkoppla. Dessa kablar har normalt en maxlängd på 10 till 15 meter, vilket är räckvidden inom som de kan överföra analoga signaler.
Vilka är de olika typerna av SCART uttag?
Om man väljer att inte särskilja dem efter mindre faktorer, kan SCART uttag klassas i tre typer.
- S-Video SCART
Eftersom SCART är en multi-purpose kontakt kan du använda den för att ansluta till S-Video SCART port. Denna port kan också användas för att ansluta en RGB SCART kabel; däremot levererar denna anslutning endast en sammansatt videobild.
- RGB SCART
Denna typ av uttag är speciellt designat för att stödja RGB signaler. Medan anslutningen ger bättre kvalitet än composite video, beror RGB videokvalitet på förmågan av din TV.
- Japanese 21-stift RGB
Den japanska versionen, även kallat EIAJ TTC-003 eller JP-21 A, kommer med olika stiftplatser än dess europeiska motsvarighet. Dessa uttag är vanliga i XRGB serien av videoprocessorer.
SCART systemet stödjer RGB, komposit och S-Video; därför kan vissa enheter ha multi-purpose SCART uttag som accepterar alla dessa signaler.
Vilka är de olika typerna av SCART kontakter?
Composite och RGB (med composite synkronisering) video, stereo ljudingång/utgång och digital signalering bärs av SCART kablar. Däremot kommer du kunna välja mellan två typer av SCART kontakter på marknaden.
- Fullt trådbunden SCART kontakt
Dessa kablar är kompatibla med kompositsignal och RGB video. De har alla stift anslutna och låter dig därför använda den fulla potentialen av SCART kabeln.
- RGB endast SCART kontakt
RGB SCART kabelkontaker har endast RGB stift anslutna till dem. Därför är de endast kapabla att bära RGB bilder utan ljud. Dessa kablar kan vara riktade och kräva extra kablar för att bära ljudsignaler.
Vilka funktioner besitter varje SCART stift kontakt?
Följande tabell lyfter fram funktionerna av varje stift i din europeiska (EN 50049-1) SCART kontakt. Vetskapen om vad varje stift gör kan hjälpa dig klura ut potentiella problem med din anslutning.
| Kontaktstift | Funktion |
| 1 | Ljudutgång (höger) |
| 2 | Ljudingång (höger) |
| 3 | Ljudutgång (vänster/mono) |
| 4 | Ljudgrund (stift 1, 2, 3 & 6 grund) |
| 5 | RGB blå grund (stift 7 grund) |
| 6 | Ljudingång (vänster/mono) |
| 7 | RGB blå upp |
| 8 | Status & bildförhållande |
| 9 | RGB grön grund (stift 11 grund) |
| 10 | Kontroll (AV.link) |
| 11 | RGB grön upp |
| 12 | Reserverad / Data 1 (icke-standard) |
| 13 | RGB röd grund (stift 15 grund) |
| 14 | Normal datasignal grund (stift 8, 10 & 12 grund) |
| 15 | RGB röd upp |
| 16 | Avstängning signal upp |
| 17 | Kompositvideo grund (stift 19 & 20 grund) |
| 18 | Avstängning signal grund (stift 16 grund) |
| 19 | Kompositvideoutgång |
| 20 | Kompositvideoingång |
| 21 | Skal/Chassi |
Vanliga frågor om SCART anslutningar
I denna sektion ger vi svar på vanliga frågor om SCART.
Varför har SCART kontakter guldplätering? Är en guldpläterad anslutning bättre än en normal?
Guldpläteringen är till för att skydda metalldelarna från oxidering. Om du inte använder dessa kontakter i fuktiga miljöer eller konstant kopplar i och ur, ger guldplätering inte så mycket.
Kan jag spela mina retro spelkonsoler med nyare TV-apparater? Vad ska jag göra om min TV inte har en SCART kontakt?
Gammeldags spelkonsoler har många fans som fortfarande kan njuta av sina favoritspel på sina moderna TV-uppsättningar. Vissa nyare TV-uppsättningar kommer fortfarande med SCART portar vilket du kan använda för att direkt ansluta dina TV-spel.

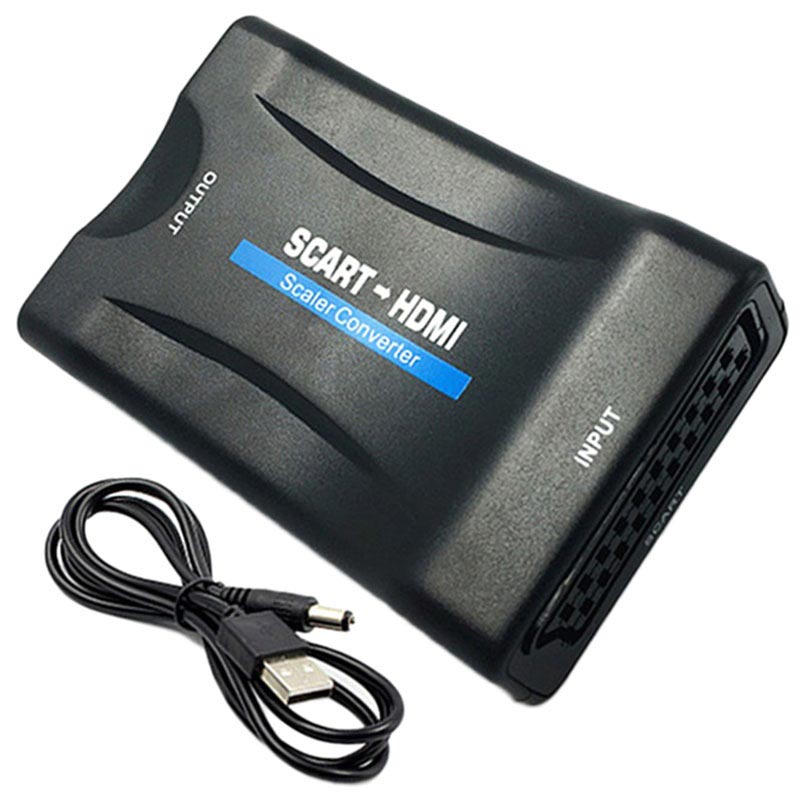

Om du endast har en HDMI port, så kan en SCART till HDMI adapter låta dig ansluta. Du kan också använda olika typer av SCART adaptrar, såsom en SCART till VGA adapter och en SCART till USB adapter, för att dra nytta av andra displayer och monitorer.
Alternativt kan du dra nytta av din VCR eller DVD spelare med en SCART anslutning. Dessa enheter har normalt två SCART portar som låter dig kedja anslutningarna.
Anslut din konsol till spelarens SCART port och enhetens andra port till din TV. Slå PÅ spelkonsolen och din TV, växla därefter till rätt kanal för att börja spela.
Du kan lära dig mer i vårt blogginlägg om Hur man spelar gamla konsoler på nya TV-apparater för att hitta bästa lösning för din spelkonsol och TV.
Hur ansluter man flera SCART stödjande enheter till en och samma SCART port? Kan jag ansluta flera retrokonsoler till en och samma SCART port?
Du kan ha flera enheter som använder samma SCART port på din AV utrustning. Att koppla i och ur sladdar kan vara problematiskt om alla enheter används med samma frekvens.
Lösningen på detta är att skaffa en multi-SCART adapter, även kallad SCART switch box eller splitter som låter dig ha flera anslutningar. Dessa adaptrar finns tillgängliga som manuell (välj enhet manuellt), automatiskt (välj automatiskt den aktiva enheten) och fjärrkontrollera (växla mellan enheter med fjärrkontroll).
Varför fungerar min SCART kabel inte? Hur rengör jag SCART kablar?
Denna typ av kabel är designad att passa på ett bestämt sätt. Därför kan inkorrekt positionering bli ett problem. Om passformen av kontakten är perfekt och problemet består, så finns det några saker du kan göra för att få igång anslutningen.
Din kabel och dina uttag kan behöva lite rengöring. Innan du börjar rengöra, se till att alla enheter och kablar är urkopplade och inte anslutna till en strömkälla. Använd en mjuk borste och luddfri duk i mikrofiber för att torka bort smuts och damm. Alternativt kan du applicera lufttryck för att rengöra.
Du kan också använda en tandpetare eller en tops för att komma åt svårnådda utrymmen. Se till att du är försiktig när du rengör skarpa objekt. Pincetter kan också hjälpa till att justera stiften om de verkar böjts.
Ibland kan lite rost eller korrosion orsaka en svag anslutning. Du kan använda sandpapper för att försiktigt skrubba av det. Drygt smuts kan tas hand om med isopropylalkohol eller rätt rengöringsprodukter. Se till att allt är helt torrt innan du använder igen.
Om rengöringen inte löst problemet, gå då till stift-sektionen och se vilket stift som inte fungerar. Problemet kan också ligga hos hårdvaran eller inkorrekt uttag. Överväg att köpa en ny SCART kabel eller sök hjälp från ett proffs.
Hur skiljer sig JP-21 SCART från IEC 60933-1 standard?
Följande tabell visar funktionerna av de olika stiften från den japanska versionen av SCART kontakter.
| Kontaktstift | Funktion |
| 1 | Ljudingång (vänster) |
| 2 | Ljudutgång (vänster) |
| 3 | Ljud grund |
| 4 | Ljud grund |
| 5 | Ljudingång (höger) |
| 6 | Ljudutgång (höger) |
| 7 | Video grund |
| 8 | Video grund |
| 9 | Kompositvideoingång |
| 10 | Kompositvideoutgång |
| 11 | AV kontrollingång |
| 12 | Ym ingång |
| 13 | Röd signal grund |
| 14 | Grund |
| 15 | Röd signal I/O |
| 16 | Ys ingång |
| 17 | Grön signal grund |
| 18 | Blå signal grund |
| 19 | Grön signal I/O |
| 20 | Blå signal I/O |
| 21 | Skal/Chassi |
Vad är skillnaden mellan SCART och DVI?
SCART kablar är avsedda för analoga signalanslutningar, medan DVI (Digital Visual Interface) hanterat granssnitt designade att sända okomprimerade digitala signaler. En annan skillnad är att DVI kablar inte är kapabla att bära ljudsignaler. Till skillnad från DVI, kan SCART bära stereo och mono ljudsignaler.
Medan de två gränssnitten är olika, kan du hitta adaptrar och kablar som låter dig skapa SCART till DVI och DVI till SCART anslutningar mellan enheter.
Vad är skillnaden mellan SCART och HDMI?
De två gränssnitten är kapabla att sända både ljud och video. Däremot kan SCART kablar hantera analog ljud och videosignaler medan HDMI (High-Definition Multimedia Interface) stödjer okomprimerad videodata och komprimerad och okomprimerad digital ljuddata.
I jämförelse med 560p maximal upplösning av SCART, kommer HDMI med stöd för 1080p upplösning. HDMI har också större kompatibilitet med enheter än SCART.
HDMI är den senaste standarden och finns i nästan alla moderna audio-video enheter. Den har också en bakåtkompatibilitet med single-link DVI digital video (DVI-D eller DVI-I), fast inte med DVI-A eller dual-link DVI.
Anslutning mellan HDMI-stödjande och SCART-stödjande enheter är möjligt via HDMI till SCART och SCART till HDMI kablar och adaptrar.
Anslut dig!
Vi hoppas att detta inlägg har hjälpt dig lära dig mer om SCART anslutningar och allt du kan göra med dessa kablar. Håll dig uppdaterad och lär dig mer om olika teknologier genom att följa våra blogginlägg!
