Dessa HDMI kablar har kommit för att ersätta många av de kablar du ser på äldre TV-apparater. High-Definition Multimedia Interface (HDMI) låter dig ansluta två HDMI-kompatibla enheter för att överföra information såsom video och ljud mellan dessa två. De är ett standardval bland HDTV.
Denna typ av anslutning togs fram 2002, med intentionen att vara en bakåtkompatibel audio-video (AV) kontakt för Digital Visual Interface (DVI). Hitachi, Panasonic, Philips, Silicon Image, Sony, Thomson, RCA och Toshiba började utvecklingen av denna teknik och är därför kända som dess grundare.
Grundarna skapade HDMI Forum den 25:e oktober 2011, vilket nu fungerar som ett center för utvecklingen av HDMI specifikationer. Fler och fler gadgets kan ses genom att anpassa denna överföring. Det finns olika typer av HDMI-kontakter. Däremot används de alla nu som en ersättare för analoga videostandarder.
DVI kräver inte någon licens för att erbjuda gränssnitt till HDMI. Företag behöver ansöka om HDMI-licens för HDMI LLC att kunna integrera tekniken i dess produkter. Detta är eftersom att HDMI specifikationen inte är en öppen standard.
Företag betalar en avgift för att bli HDMI-antagna, vilket sedan ger dem tillgång till många rättigheter men ännu viktigare får de tillgång till compliance test specifikation (CTS). CTS är viktig för kompatibilitet och certifiering för HDMI-kompatibla produkter att säljas lagligt.
I detta blogginlägg kommer du lära dig allt om HDMI kablar och dess funktionalitet. Utrustade med denna information, får du de bästa upplevelserna från dina digitala gadgets!
Vad är ett HDMI gränssnitt?
HDMI låter dig skicka HD digital video med bioliknande ljud och enhetskommandon. Till skillnad från äldre AV kablar, har såna kablar separata sladdar för ljud- och videosignaler, medan HDMI använder en enda kabel för att skicka signal genom kontakten.
Vad är en HDMI kontakt?
HDMI kontakter är ändarna och portarna där kabeln ansluter två separata enheter. De är ofta av typerna hane och hona. Vanligtvis är han-kontakter vid ändarna av kabeln medan hon-kontakter kan hittas vid enheter som portar.
Däremot kan man också hitta det motsatta med skyddade hankontakter i enheter. Positioneringen av kontakterna görs för att förhindra kortslutning genom oavsiktlig kortslutning av ett externt metallobjekt.
Hur många olika HDMI kontakter finns det?
Även fast det finns fem HDMI kontaktertyper; standardkontakt, Minianslutning och Micro kontaktstorlek är de vanligaste. Följande tabell sammanfattar de olika kontakttyperna.
| Kontakttyp | Specifikation | Egenskaper |
| Standard (Typ A) | HDMI 1.0 | -Hankontakt (kontakt) yttre mått: 13.9 mm × 4.45 mm. -Honkontakt (infällbar) inre mått: 14 mm × 4.55 mm. -Kommer med 19-stift konfigurering. -Stödjer SDTV, EDTV, HDTV, UHD och 4K lägen. -Elektrisk kompatibilitet med single-link DVI-D. |
| Dual Link (Typ B) | HDMI 1.0 | -Efter augusti 2021 har de inte använts i några produkter. -Dual Link HDMI kontaktmått: 21.2 mm × 4.45 mm. -Kommer med en 29-stiftkonfiguration som bär sex olika par istället för tre. -Stödjer väldigt hög upplösning såsom WQUXGA (3840×2400). -Elektriska kompatibiliteter med DVI-D. |
| Mini (Typ C) | HDMI 1.3 | -Mini HDMI kontaktmått: 10.42 mm × 2.42 mm. -Kommer med 19-stift konfigurering. -Stödjer bärbara enheter såsom DSLR kameror, videokameror, större surfplattor och GPS-system. -Alla positiva signaler av de olika paren byts ut med sin korresponderande sköld. DDC/CEC mark avsett till stift 13 istället för 17. CEC tilldelas stift 14 istället för stift 13. Det reserverade stiftet är 17 istället för 14. |
| Micro (Typ D) | HDMI 1.4 | -Micro HDMI kontaktmått dimensions: 5.83 mm × 2.20 mm. -Stödjer små och bärbara enheter som mobiltelefoner. -Kommer med 19-stiftkonfiguration med olika stifttilldelning än typer A och C. |
| Automotive Connection System (Type E) | HDMI 1.4 | -Kommer med 19-stiftkonfiguration specifik designad för bilsystem. -Låsfliken förhindrar att kabeln vibrerar loss. -Skalet hjälper till att förhindra fukt och smuts från att störa signaler. -Standardkablar kan anslutas via reläkontakt. |
Hur många typer av HDMI kablar finns det?
Stort sett kan HDMI kablar klassas som Standard, High-Speed och Ultra-High-Speed HDMI kablar. De första två kan också delas i beroende på Ethernet och Bil-applikationer.
| Kabeltyp | Upplösning | Bandbredd | Funktioner |
| Standard (Kategori 1) | 1080i eller 720p | 4.95 Gb/s | -Designad för vanliga HDTV, kablar, satellite TV och vissa äldre applikationer. -Har en lägre bandbreddskapacitet. -Optimerad för HDMI version 1.0 till 1.2a. -Om en kabel inte nämner denna typ, så är det troligtvis en HDMI kabel. |
| Standard med Ethernet | 1080i eller 720p, och en dedikerad HDMI Ethernet kanal | 4.95 Gb/s | -Samma förmågor som standard. -Kommer med en dedikerad Ethernet kanal. -Både HDMI anslutna enheter måste ha en stödjande Ethernet kanal. |
| Standard Automotive | 1080i eller 720p | 4.95 Gb/s | -Samma förmågor som standardkablar. -Designade att ansluta bärbara eller in-car DVD spelare och andra enheter för videodisplayer i bilen. -Kommer med ett skyddsskal som skyddar mot störningar från andra elektriska bilsystem och ledningar. |
| High-Speed (Category 2) | 1080p4K @ 30 Hz | 10.2 Gb/s | -Designade att klara av högre videoupplösning och stödja 3D och Deep Colour. -Har en högre bandbreddskapacitet än standardkablar. -Optimerad för HDMI versioner 1.3 till 1.4a. |
| High-Speed med Ethernet | 1080p eller 4K @ 30 Hz och en dedikerad HDMI Ethernet kanal | 10.2 Gb/s | -Samma förmågor som high-speed kablar. -Kommer med en dedikerad Ethernet kanal. -Föredras för enhetens nätverksapplikationer. -Båda HDMI anslutna enheter måste ha Ethernet kanal understödd. |
| High-Speed Automotive | 1080p4K @ 30 Hz | 10.2 Gb/s | -Samma förmågor som high-speed kablar. -Designad för att ansluta bärbara eller DVD spelare i bilen och andra enheter till videodisplay i bilen. -Kommer med ett skyddsskal för att dämpa störningar från andra elektriska system och ledningar i bilen. |
| Premium High Speed (Category 3) | 4K @ 60 Hz | 18 Gb/s | -Används för pålitlig överföring av 4K/Ultra HD upplöst video, inklusive 4K/60 Hz, HDR, och expanderade färger. -Optimerade för HDMI versioner 2.0/a/b. -Certifierad av Premium HDMI kabelcertifiering. |
| Ultra-High-Speed (Category 3) | 8K @ 60 Hz4K @ 120 Hz | 48 Gb/s | -Stödjer alla förmågor av föregående kablar med tillagt stöd för 8K med HDR och 10k upplösning. -Optimerad för HDMI version 2.1 och är bakåtkompatibel. -Mindre mottaglig till EMI (elektromagnetisk interferens) orsakat av vissa trådlösa enheter. |
Vad behöver man veta om HDMI kablar?
För moderna enheter, såsom ULTRA HDTV, är HDMI den primära kabeln för dataöverföring. Dessa kablar kan också komma med extrafunktioner som ökar den allmänna överföringskvaliteten. Dessa kablar kan vara dubbelriktade eller riktade.
Dubbelriktade kablar
Passiv HDMI kabel: Majoriteten av HDMI kablar är passiva kablar som tillåter överföring av information i båda riktningar. På så sätt kan du ansluta båda ändarna till en HDMI-ingång eller utgång. Du kan förvänta stabil anslutning för upp till 15 fot/4.5 meter med dessa kablar.
Riktade kablar Cables
Aktiv (Amplified) HDMI kabel: Ökade längder av HDMI kabel kräver en extra boost för pålitlig signalöverföring. Detta kan uppnås med hjälp av en aktiv HDMI kabel som kommer med förstärkningskretsar inbyggda i kontakten.
Medan dessa kablar fungerar med inre effekt, kommer visas med USB effekt eller AC adapter.

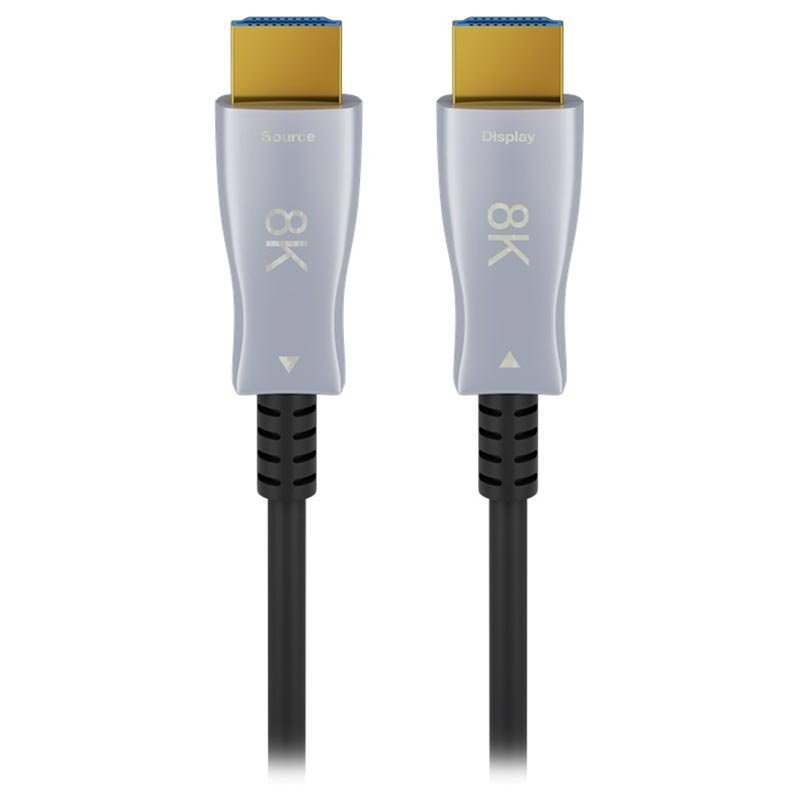

Optisk HDMI kabel: Dessa HDMI kablar använder optiska fiberkablar för att överföra video och ljudsignaler över längre distanser utan extern ström.
Vilka är HDMI specifikationerna?
Numrena på HDMI är specifikationerna som beskriver protokollen, signalerna, de elektriska gränssnitten och mekaniska krav. Eftersom de designades 2002, har HDMI undergått många uppgraderingar för bättre ljud- och bildöverföring.
Året 2002: HDMI 1.0
- Maximal upplösning uppdateringsfrekvens: 1080p vid 60 bildrutor per sekund (UXGA).
- 8 okomprimerade ljudkanaler 192kHz/24-bit (PCM).
- Maximal överföringshastighet: Upp till 4.95 Gbps.
- Blu-ray video och ljud.
Året 2005: HDMI 1.1/1.2
- Stödjer DVD ljud och 1-bit ljud med HDMI 1.1 och HDMI 1.2 specifikationer.
- HDMI 1.2 lade till stöd för YCbCr färg och lågspänning med PCI Express.
- Fullt specificerade Consumer Electronic Control (CEC) funktioner, kommandon och CEC kompatibilitetstest för HDMI 1.2a.
- Maximal upplösning av 1440p vid 30 Hz med samma hastighet som HDMI 1.0.
- HDMI Standardanslutning för PC appar introducerades.
Året 2006: HDMI 1.3/1.3a
- Maximal upplösning uppdateringsfrekvens 4K @ 60 Hz med en förbättrad hastighet av 10 Gbps.
- Mini HDMI anslutning introducerades för användning med bärbara enheter som videokameror.
- Ökat färgdjup till 10-bit, 12-bit, eller 16-bit per kanal.
- Stöd för xvYCC colour space, Dolby TrueHD och DTS-HD Master ljudformat.
Året 2009: HDMI 1.4/1.4a
- Introducerad audio return channel (ARC) och 3D Over HDMI.
- Introducerad Micro HDMI anslutning.
- Maximal upplösning av 4K vid 60 bildrutor per sekund förutom 3840 x 2160 vid 30Hz och 4096 x 2160 vid 24Hz och en hastighet på 10.2 Gbps.
- Introducerad HDMI Ethernet Channel (HEC) som håller 100 Mbit/s Ethernet anslutning mellan enheter.
- Stöd för audio return channel (ARC).
Året 2013: HDMI 2.0
- Också känt som HDMI Ultra-High Definition (UHD).
- Maxhastighet av 18 Gbps med uppdateringsfrekvens vid max 4K vid 60 Hz.
- Stödjer 32 ljudkanaler såväl som ultra-wide 21:9 cinema bildförhållande.
- Stödjer 8b/10b signalavkodning och High Dynamic Range (HDR) video med statisk metadata.
Året 2017: HDMI 2.1
- Stöd för högre upplösningar och uppdateringsfrekvens, inklusive 4K vid 120 Hz och 8K vid 120 Hz.
- Maximal bandbredd av upp till 48 Gbps.
- Stödjer Dynamic HDR, Display Stream Compression (DSC) 1.2a och förstärkt Audio Return Channel (eARC).
- Helt bakåtkompatibel.
Vanliga frågor om HDMI kablar
Här svarar vi på några vanliga frågor och funderingar om HDMI kablar.
Vad är det för skillnad på HDMI-kontakter? Jag har inte utrymme att koppla min HDMI kabel direkt, vad ska jag göra?
Standard HDMI kabel har en hankontakt vid ena änden av kabeln. Medan de flesta situationer möjliggör detta, kan det vara svårt att använda den i begränsade utrymmen.
I situationer när böjningar av kabeln kan uppstå, kan du gå efter en vinklad HDMI kontakt. Dessa kontakter är perfekta för enheter som är nära väggen eller andra svåråtkomliga objekt eller där kontakten normal utsätts för böjning.
Alternativt kan du skaffa vinklade adaptrar. Det är dock inte det optimala valet eftersom de är ett tillägg av kablar.
Hur många typer av HDMI portar finns det?
HDMI anslutning mellan två enheter görs via portarna och ibland kablarna. Som tidigare nämnt finns det 5 typer av kontakter; därför finns det också 5 typer av HDMI portar. Däremot kommer de flesta enheter med Standard, Mini och Micro portar.
Finns det alternativa HDMI lägen? Hur ansluter man HDMI kablar från en mobil till en TV?
När du vill ansluta din mobil, laptop eller surfplatta som källa till en HDMI-stödjande enhet, kan du gå efter HDMI Alt Mode. Dessa USB Typ-C till HDMI kablar låter dig använda den reversibla USB-C kontakten med valfria HDMI kontakter.
Denna kabelanslutning stödjer olika funktioner av HDMI 1.4b som inkluderar:
- Upplösningar upp till 4K
- Surroundljud
- Audio Return Channel (ARC)
- 3D (4K och HD)
- HDMI Ethernet Channel (HEC)
- Consumer Electronics Control (CEC)
- High Bandwidth Digital Content Protection (HDCP 1.4 och HDCP 2.2)

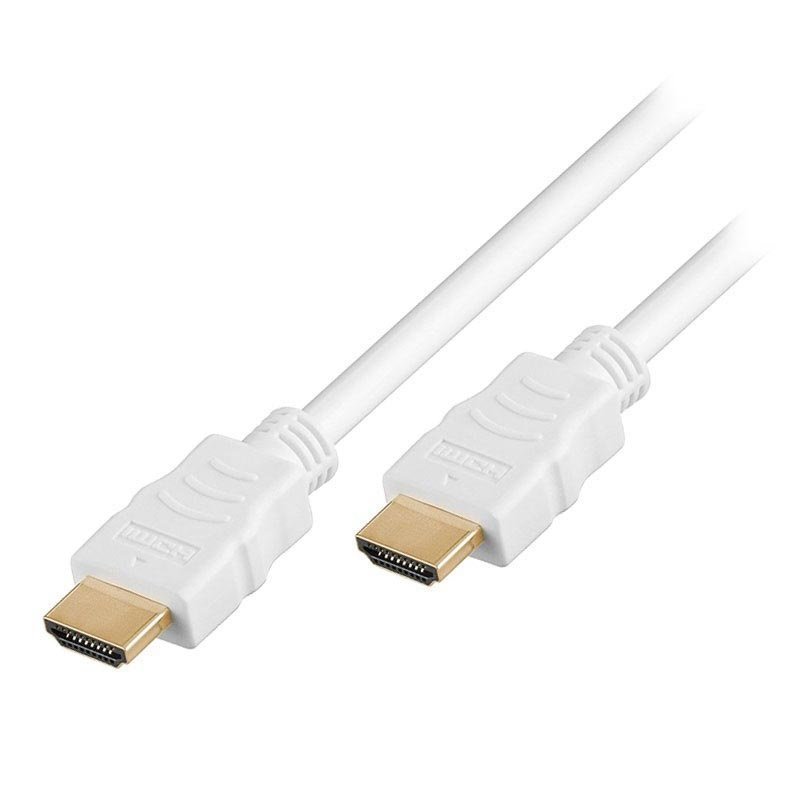

Varför finns det vissa HDMI kontakter i guld? Är guldkontakter bättre än standard HDMI kontakter?
Medan de flesta vanliga kontakter är silverfärgade, kan du hitta vissa guldvarianter.
Guldbeläggningen är till för att förhindra oxidering av kontakten. Däremot är guldinnehållet lågt och beläggningen är inte nödvändig så länge kabeln inte används i fuktiga miljöer.

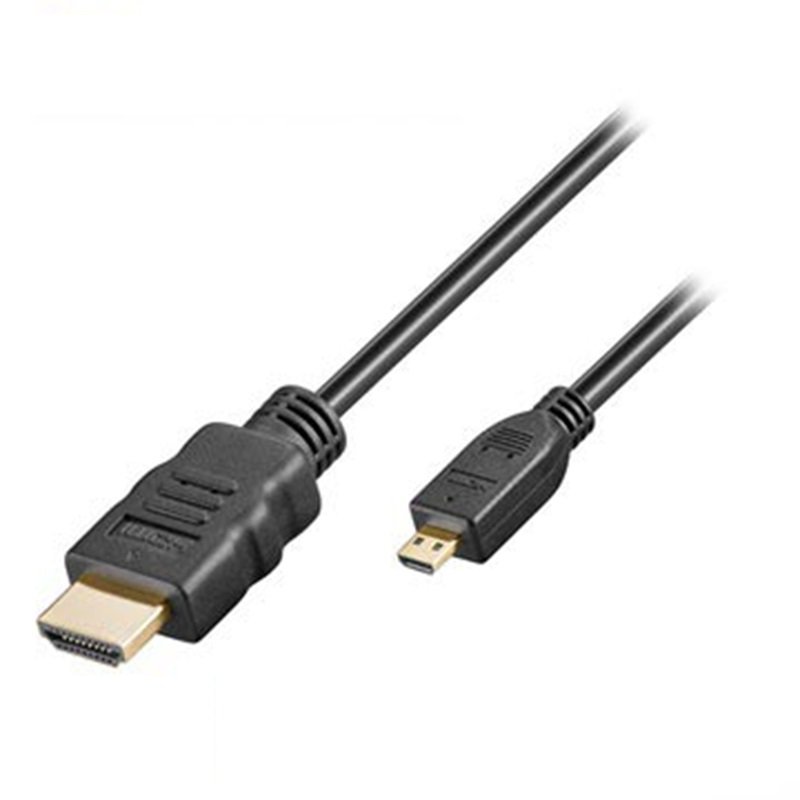

Kan du kombinera HDMI med icke-HDMI kontakter? Hur ansluter man olika HDMI kontakter?
HDMI adaptrar eller kablar kan användas för att skapa en anslutning mellan HDMI kontakter av olika typer och även andra icke-HDMI gränssnitt. Dessa erbjuder möjligheten att kontinuerligt ha HDMI förmåga vid båda ändar.
Hur kan jag ansluta flera spelkonsoler till min TV? Hur ansluter jag flera enheter till en enda HDMI port?
HDMI omkopplare kan användas för att ansluta flera HDMI kontakter till en singel HDMI port. Dessa gadgets har flera ingångsportar och en singel utgång till en display. Dessa kan också hittas med fjärrkontroller för att växla mellan olika ingångar.
På samma sätt kan du visa upp på flera skärmar från en källenhet, genom att använda en HDMI splitter. Du kan lära dig mer i vårt blogginlägg om att ansluta gamla spelkonsoler med en HDMI kabel.
Hur rengör man HDMI kontakter? Kan smuts och damm påverka prestandan av HDMI kablar?
Smuts och damm kan introducera oönskade faktorer i dina anslutningar. Dessa kan göra att kablarna inte fungerar som de ska. Följ dessa steg för att hålla kablar och kontakter rena:
- Koppla loss kabeln från enheterna.
- Om stiften verkar böjda, använd pincett för att noggrant sätta tillbaka dem.
- Du kan också använda pincetter för att få loss smuts.
- Använd en mjuk borste och luddfri duk i mikrofiber för att rengöra kontakterna.
- Använd lufttryck för att blåsa bort smutset från kontakterna.
För drygt smuts, använd isopropyl-lösning eller rätt rengöringsprodukter. Se till att dina enheter är helt avslagna och koppla inte till en energikälla. Blöt i lösningen och torka kontakterna. En tandpetare kan också användas för att få bort smuts från svårnådda utrymmen.
Torka kontakterna med en luddfri duk i mikrofiber och se till att alla utrymmen är helt torra innan användning.

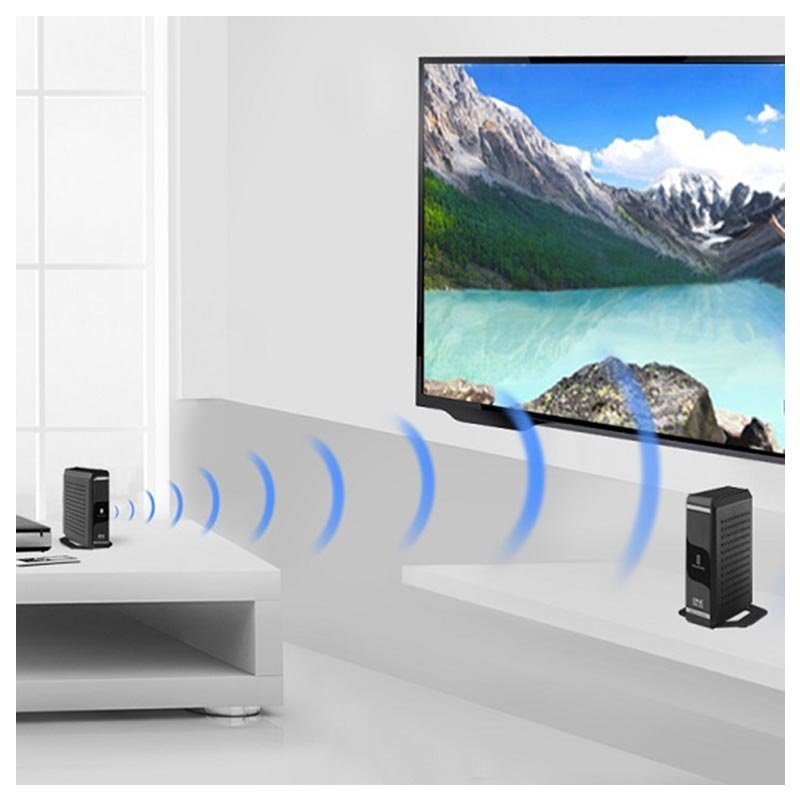

Vilka är de trådlösa HDMI kontakterna? Hur använder man en trådlös HDMI anslutning?
Trådlös HDMI är bra alternativ om du inte vill trassla med massor av kablar. De är också utmärkta för boxar, men kanske inte så bra för spelkonsoler eftersom de kan orsaka en aning lagg.
Dessa kontakter kommer i par; ena ansluter till källan medan den andra till utgången. Dessa överför mikrovågsfrekvenser. Vissa trådlösa kontakter kommer med inbyggda IR sändare som låter dig använda TV fjärrkontroll för att kontrollera enheter.
Vid änden av HDMI sladden: Vad ska man hålla utkik efter när man köper en HDMI kabel?
Innan vi kan dra några slutsatser, finns det några saker att komma ihåg innan man köper en HDMI kabel.
- Se till att din HDMI kabel har rätt kontakter för att ansluta enheterna.
- Kom ihåg att tänka över kabellängden. Se till att längden passar för användning och inte gör det knepigt att flytta komponenter.
- Kolla efter en certifiering för att se till att du får vad du betalar för. Billiga kablar ger sällan rätt kvalitet eller hållbarhet i jämförelse med certifierade kablar. Å andra sidan garanterar dyra prislappar heller inte utmärkt kvalitet. Köp alltid från pålitliga källor.
- En 4K videoprojektor eller en Ultra HD Blu-ray spelare kommer kunna dra nytta av en förstklassig high-speed kabel. Se till att dina HDMI kablar stödjer förmågorna av din enhet.
Lär dig mer!
Vi hoppas att vårt inlägg har hjälpt dig få lite mer vetskap om HDMI och hur man använder dem för att förbättra sin audio-video upplevelse. Om du letar efter fler kablar och adaptrar eller vill ha några svar på frågor om dem, så är det bara att kontakta oss!
